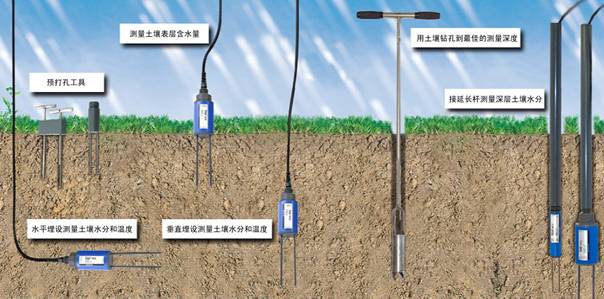

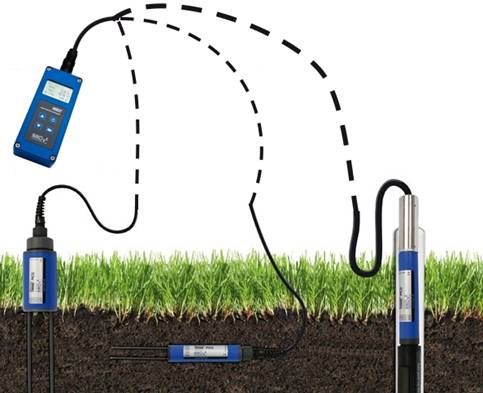

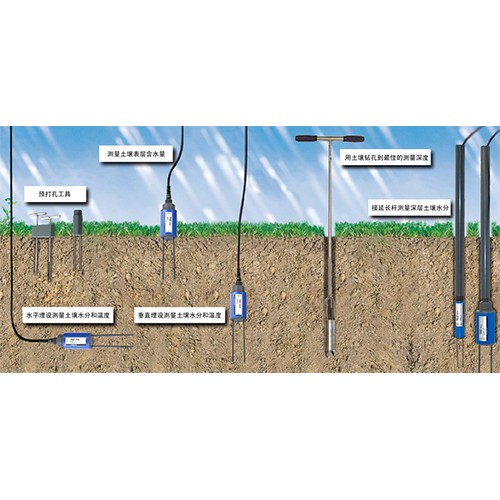

用途：HD2便携式土壤剖面水分速测仪用于测量剖面土壤的体积含水量和电导率，测量剖面的深度和选购的预埋探管相关，最大可以达到3米。另可选配探针式探头用来测量土壤的体积含水量、温度和电导率。探针式探头的探针长度有多种可选，可以充分满足用户对土壤表层不同深度的测量要求。
测量原理：
基于TDR时域反射技术。用以直接测量土壤或其他介质的介电常数，介电常数又与土壤水分含量的多少有密切关系，土壤含水量即可通过模拟电压输出被读数系统计算并显示出来。测量时，金属波导体被用来传输TDR信号，工作时产生一个1GHz的高频电磁波，电磁波沿着波导体传输，并在探头周围产生一个电磁场。信号传输到波导体的末端后又反射回发射源。传输时间在10ps-2ns间。厂家发明了这种测量技术，使得仪器可以检测到小至3ps的时间信号。建立了时间采样的方法。从而使得土壤水分的测量变得更为准确和方便。
特点：
·基于TDR时域反射技术；
·可以直接测量土壤或其他介质的介电常数；
·仪器可以检测到小至3ps的时间信号；
·多种型号传感器和配件供选择；
·建立了时间采样的方法，从而使得土壤水分的测量变得更为准确和方便。
·双杆探头 SONO-M1连接
技术参数：
手持读数表 | |
显示项目 | 土壤体积含水量、土壤温度、土壤电导率、测量次数、传感器序列号、电池电量 |
供电 | 内置4节1.2V 五号（AA）可充电镍氢电池，2000mAh，约可以测量5000次 |
兼容探头 | PICO IPH T3/44、PICO32、PICO64、 SONO-M1和SONO-M2 |
承受温度范围 | -30~+80℃ |
工作温度范围 | -20~+70℃ |
充电温度 | 10~+30℃ |
充电电压 | 标准12V，最大15V，最小12V |
充电电流 | 约1A |
充电时间 | 约2小时 |
尺寸规格 | 150×64×36毫米 |
重量 | 约437克 |
物理总线 | RS485 |
总线协议 | IMP-BUS-协议II |
IMP-Bus端口设置 | 8个数据位，2个停止位，奇偶校验 |

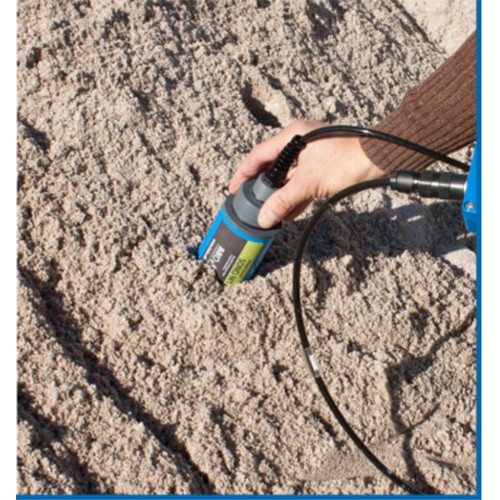

SONO-M1探头 | |
| |
供电 | 7~24V DC |
电量消耗 | 100mA @ 12V/DC，测量的时候持续 2~3秒 |
水分测量范围 | 0~100%体积含水量 |
测量精度（%体积水含量） | ±0.2% |
电导率测量范围 | 0~5dS/m |
重复性精度 | ±0.3% |
温度漂移 | 全量程的±0.3% |
材料温度测量范围 | -15°C~50°C |
温度精度 | ±0,5°C (安装在探头内) |
测量体积 | 1.0L（130mm×Ф100mm） |
工作温度 | -15°C~50°C |
探头主体材质 | 密封防水PVC (IP68) |
探头主体尺寸 | 155 x Ø63mm |
探针长度 | 标准130mm |
探针直径 | 6mm |
接口 | 1.5米电缆，带7针母接头 |
校准数据 | 标准校准用于大多数标准土壤类型，可存储最多15个用户自定义校正曲线 |
可选探头 | |
PICO64探头 | |
| |
探针式探头的温度传感器安装在探头手柄中，测量土壤温度时必须将探针式探头埋入到到土壤中，测量出的温度数据才能保证正确。 | |
测量参数 | 土壤体积含水量、土壤温度、土壤电导率 |
供电 | 7~24V DC |
电量消耗 | 100mA @ 12V/DC，测量的时候持续 2~3秒 |
水分测量范围 | 0~100%体积含水量 |
测量精度（0~6dS/m） | ±1%（0~40%），±2%（40~70%），±0.2%（重复性精度） |
测量精度（6~20dS/m） | ±2%（0~40%），±3%（40~70%），±0.3%（重复性精度） |
测量精度（大于20dS/m） | —— |
温度漂移 | 全量程的±0.3% |
温度测量范围 | -15℃~+50℃ |
温度测量精度 | ±1.5℃绝对温度：±0.5℃相对温度 |
测量体积 | 1.25L（160mm×Ф100mm） |
工作温度范围 | -15℃~+50℃（可定制其他温度量程） |
探头主体材质 | 密封防水PVC (IP68) |
探头主体尺寸 | 155 x Ø63mm |
探针长度 | 160mm |
探针直径 | 6mm |
输出接口 | IMP-BUS、RS485、模拟输出（0~1V或4~20mA） |
可选1（RS485或模拟输出） | 1.5米电缆带7针母口 |
可选2（IMP-BUS） | 5米电缆带4针母口 |
可选3（裸线） | 5米裸线 |
校准数据 | 内置标准校准曲线适用于常规土壤，可针对特定的土壤类型进行校准，可存储15条用户定制校准曲线 |
PICO32探头 | |
| |
探针式探头的温度传感器安装在探头手柄中，测量土壤温度时必须将探针式探头埋入到到土壤中，测量出的温度数据才能保证正确。 | |
测量参数 | 土壤体积含水量、土壤温度、土壤电导率 |
供电 | 7~24V DC |
电量消耗 | 100mA @ 12V/DC，测量的时候持续 2~3秒 |
测量范围 | 0~100%体积含水量 |
测量精度（0~6dS/m） | ±1%（0~40%），±2%（40~70%），±0.2%（重复性精度） |
测量精度（6~20dS/m） | ±2%（0~40%），±3%（40~70%），±0.3%（重复性精度） |
测量精度（大于20dS/m） | —— |
温度漂移 | 全量程的±0.3% |
温度测量范围 | -15℃~+50℃ |
温度测量精度 | ±1.5℃绝对温度：±0.5℃相对温度 |
测量体积 | 0.25L（110mm×Ф50mm） |
工作温度范围 | -15℃~+50℃（可定制其他温度量程） |
探头主体材质 | 密封防水PVC (IP68) |
探头主体尺寸 | 155 x Ø32mm |
探针长度 | 110mm |
探针直径 | 3.5mm |
输出接口 | IMP-BUS、RS485、模拟输出（0~1V或4~20mA） |
可选1（RS485或模拟输出） | 1.5米电缆带7针母口 |
可选2（IMP-BUS） | 5米电缆带4针母口 |
可选3（裸线） | 5米裸线 |
校准数据 | 内置标准校准曲线适用于常规土壤，可针对特定的土壤类型进行校准，可存储15条用户定制校准曲线 |
|
|
|
PICO64预打孔工具 | PICO32预打孔工具 | 标定套件 |
| ||
土壤表层水分探头延长杆 | ||
