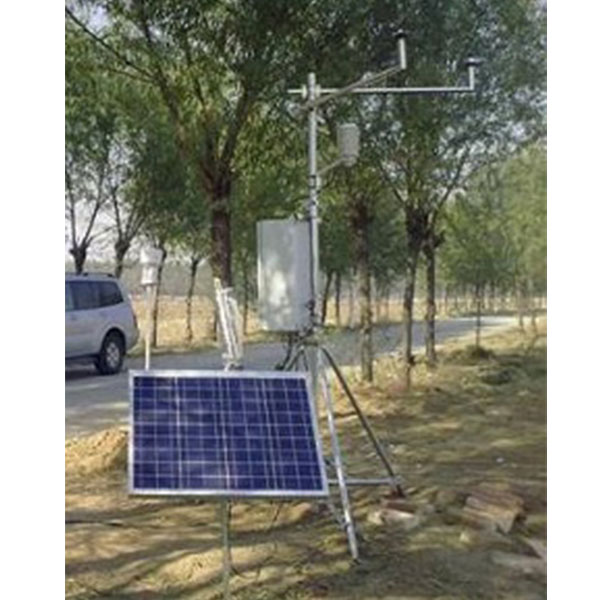

系统介绍：植物生长状态监测仪通常选定有代表意义的一株或多株植物进行实时监测，常用监测指标包括形态、茎杆生长、果实生长、叶面湿度等；对植物的生理指标进行连续监测是灌溉决策、农业自动化控制、长期定位生态学等领域的科研人员非常希望解决的问题。
系统特点：
低功耗、高性价比
自动测量和采集数据，校准信息保存在传感器内
支持SDI-12通讯协议
可接入在线云平台，实时查看和下载数据
环氧树脂密封工艺，防水，耐受恶劣天气，可在野外长期布设
应用：
估算不同冠层的叶面积指数
估算光截获量以了解冠层吸收了多少光
估计落叶或一年生植物的物候系统
直接估计落叶冠层或季节性冠层（如一年生草原）的生产力
测量参数：
植被指数NDVI
可扩展测量参数：
植被指数PRI、光合有效辐射、总辐射、UVA、UVB、雨量、风速风向等
综合平台对接能力（可选）：
提供多种API接口和协议(HTTP,FTP,自定义协议，定时上报，Modbus RTU，水文规约，环保规约等)
云平台服务（可选）：
点将科技提供SaaS平台服务，可以实现在线查看，下载数据，分析数据图表，阈值报警等功能
远程通讯方式（可选）：
全网通2G/3G/4G/5G、NB-IOT、Cat-1等移动网络通信；可选WIFI、以太网等上网方式；
卫星（北斗、铱星、海事卫星）等通信方式
本地通讯方式（可选）：
USB、RS232通信（默认）、LORA、Zigbee、WIFI或本地短距离无线组网通讯等
技术参数：

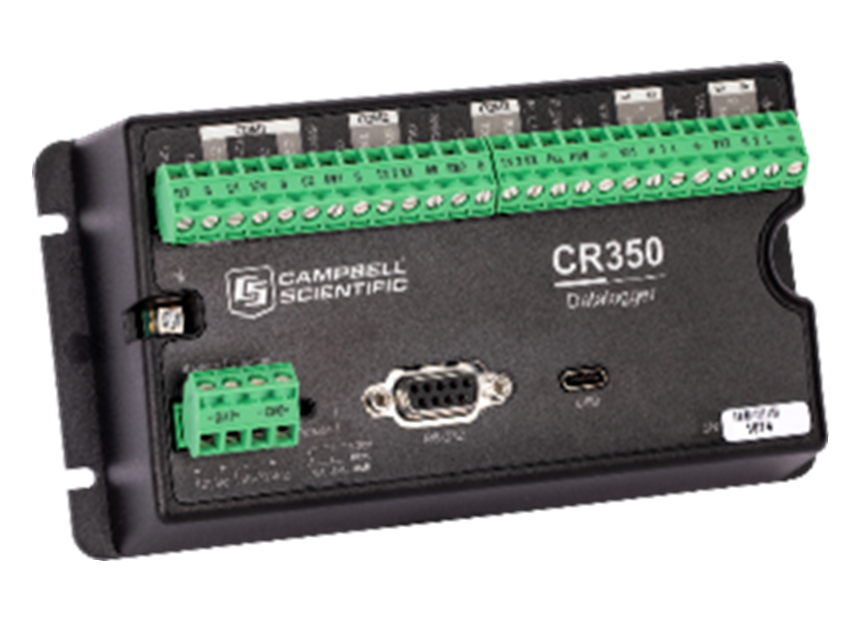

数据采集器 | ||
模拟输入 | 支持4个单端（SE）或2个差分（DIFF）输入，可单独配置，用于电压，热电偶，比例和周期平均测量。 |
|
脉冲计数 | 8 个(P_SW, P_LL, C1, C2, 和SE1 至 SE4) | |
电压激励终端 | 2个(VX1, VX2) | |
开关12V | 2个(SW1, SW2) | |
数字I/O | 7个端子(C1、C2、P_SW、SE1 ~ SE4)可配置数字输入输出。包括状态高/低、脉宽调制、外部中断、通信功能。注意:C2和P_SW不做脉宽调制。 | |
通讯端口 | USB Type C 2.0 、RS232 、RS485 | |
输入限制 | -100 to +2500 mV | |
模拟电压精确度 | 注：精度规格不包括传感器或测量影响 0℃至40℃时，±(0.04%的测量值+偏移量) 40℃to +70℃时，±(0.1%的测量值+偏移量) | |
ADC | 24位 | |
供电 | 16~32V（充电输入，最大充电电流1.1A）直接供电12V | |
实时时钟精度 | 每年最大误差为±3分钟，装配可选的GPS校正后可缩短至±10μs | |
内置协议 | Ethernet, PPP, RNDIS, ICMP/Ping,Auto-IP(APIPA), IPv4, IPv6, UDP, TCP, TLS (v1.2), DNS, DHCP, SLAAC,NTP, Telnet, HTTP(S), FTP(S), SMTP/ TLS, POP3/TLS, MQTT(S) | |
通讯协议 | PakBus Encryption, Modbus RTU/ASCII/TCP, DNP3, SDI-12等 | |
最大扫描频率 | 10Hz | |
CPU驱动/程序内存 | 50MB | |
内部存储 | 50M内存 | |
平均功耗 | 0.5mA(12Vdc) | |
操作温度 | -40° 到+70°C（标准）； | |
内部锂电池 | 2.4Ah，3.6V，AA电池，仅给内部时钟和SRAM供电，可持续使用三年 | |
尺寸 | 16.3 x 8.4 x 5.6 cm | |
重量 | 306g | |

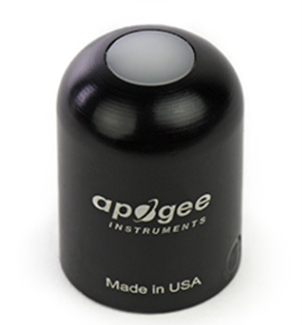

总辐射传感器 | ||
测量参数 | 总辐射 |
|
工作电压 | 5-24V DC | |
运行电流 | 300ua | |
灵敏度 | 1.2 mV/W m-2 | |
校准因子 | 0.8 W m-2 /mV | |
1000 W m-2 时的校准不确定度 | 小于 3 % | |
测量重复性 | 小于 1 % | |
长期漂移（不稳定） | 每年少于2% | |
非线性度 | 小于1%，最高2000W m-2 | |
响应时间 | 小于1ms | |
视野 | 180° | |
光谱范围（响应为最大值50%的波长） | 360 至 1120 nm | |
定向（余弦）响应 | ±5%（太阳天顶角为 75°） | |
温度响应 | 0.04±0.04%每℃ | |
操作环境 | -40 至 70 ℃;0 至 100 % 相对湿度，可浸没在30m水中。 | |
传感器重量 | 140 克 | |
电缆 | 5 m信号屏蔽双绞线;（高耐水性，高紫外线稳定性，在寒冷条件下的高柔韧性）;高质量尾纤引线 | |

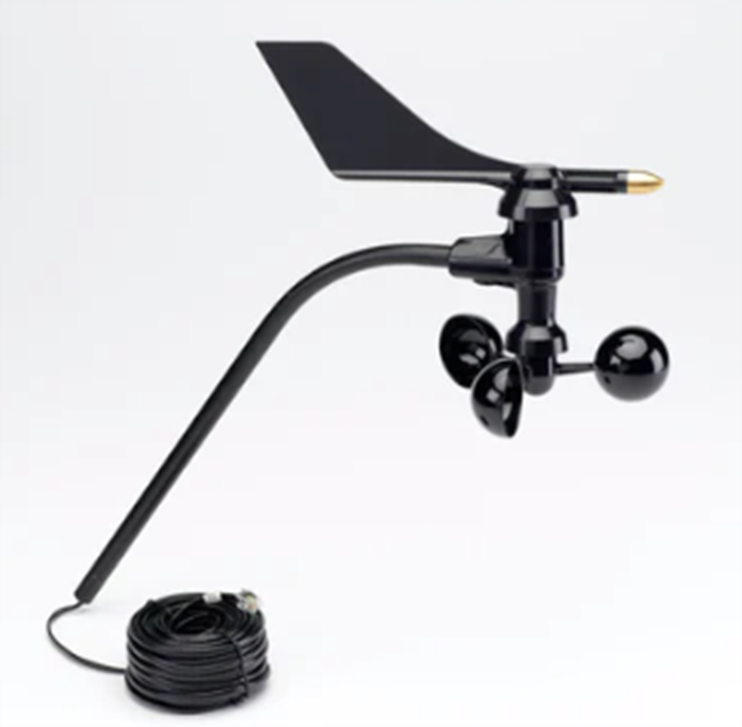

风速风向传感器 | ||
风速传感器类型 | 固态磁性传感器 |
|
风向传感器类型 | 风向标和电位器 | |
风速测量范围 | 0.5-89m/s | |
风向测量范围 | 0-360° | |
风速精度 | 1m/s 或者 ±5% | |
风向精度 | ±3° | |
风速分辨率 | 0.1m/s | |
风向分辨率 | 1° | |
尺寸(长x宽x高) | 381 mm x 38 mm x 457 mm | |
重量 | 1.332 | |
使用环境温度 | -40 to 65 °C | |
使用环境湿度 | 0-100% | |

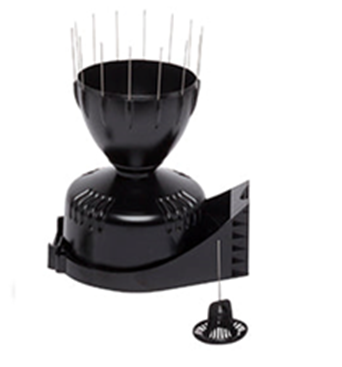

翻斗式雨量计 | ||
传感器类型 | 带干簧管的翻斗 |
|
雨水收集面积 | 214 cm2 | |
电缆长度 | 12米 | |
雨量计材料 | 抗紫外线的ABS材料 | |
雨量精度 | 降雨速率达到250mm/hr时，精度为降雨总量的±3% 其他情况下，精度为0.01"/0.2mm，以较大者为准 | |
降雨速率精度 | ±5％（降雨速率到250mm/hr） | |
分辨率 | 0.2mm | |
尺寸(直径x高) | 16.5cm*24cm（不包含防鸟真的高度） | |
重量 | 1.8kg | |
使用环境温度 | -40 to 65 °C | |
使用环境湿度 | 0-100% | |

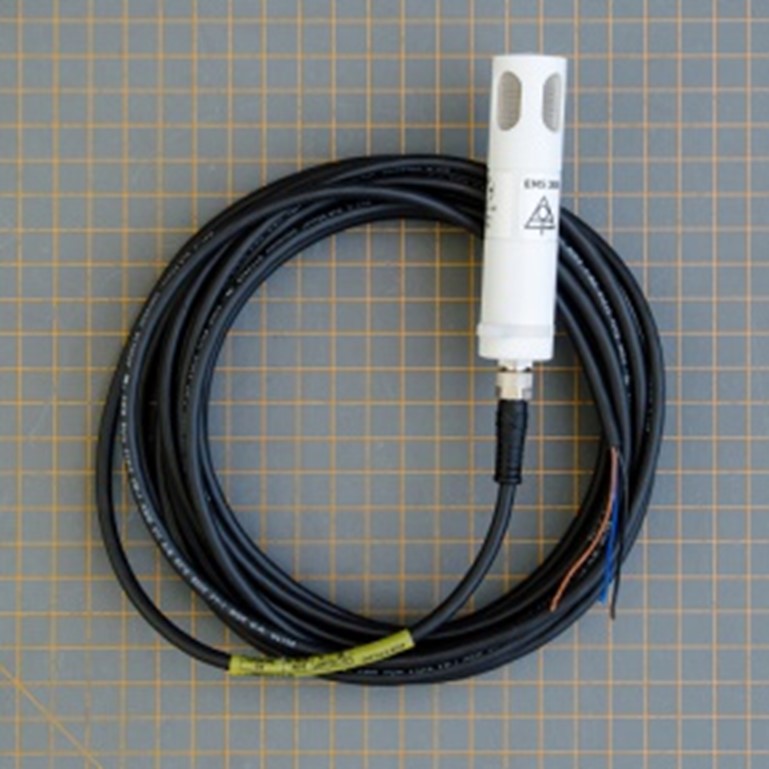

空气温度、湿度、气压传感器 | ||
输出 | SDI-12 1.3版本 |
|
温度测量范围 | –40-60°C | |
温度精度 | ± 0.2 °C | |
湿度测量范围 | 0-100% | |
湿度精度 | ± 2% | |
气压测量范围 | 300-1300 hPa | |
气压精度 | ±1 hPa | |
尺寸(直径x长度) | 22 x 92mm | |
重量 | 26g | |
使用环境温度 | -40 to 80 °C | |
使用环境湿度 | 0-100% | |

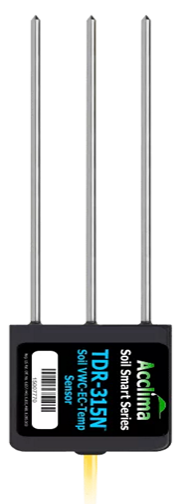

土壤水分温度电导率传感器 | ||
测量参数 | 体积含水量 相对介电常数 土壤体积电导率(BEC) 土壤温度 孔隙水电导率（EC） |
|
测量精度 | 体积含水量：±2% FS 相对介电常数：±2 土壤温度（5~35℃）：±0.25℃ 土壤温度（-15~50℃）：±0.5℃ 体积电导率(0 ~ 1000 uS/cm)：±25us/cm 体积电导率(1000 ~ 2500 uS/cm)：±2.5% 体积电导率(2500 ~ 3000 uS/cm)：±5% | |
测量范围 | 体积含水量：0% ~ 100% 相对介电常数：1 ~ 100 土壤体积电导率：0 ~ 3000 µS/cm 土壤温度：-40~55℃ 孔隙水电导率（EC）：0 ~ 55000 µS/cm | |
分辨率 | 体积含水量：0.1% 相对介电常数：0.1 土壤体积电导率：1us/cm 土壤温度：0.1℃ | |
重复性(RMS偏差） | 体积含水量：0.07% 相对介电常数：0.07 土壤体积电导率：3 µS/cm 土壤温度：0.01℃ | |
物理特性： | ||
尺寸(不含电缆) | 21 cm x 5.3 cm x 2 cm | |
重量(不含电缆) | 105 g | |
电缆重量 | 32.7 g/m | |
材质 | 304不锈钢，环氧树脂，ABS塑料 | |
电缆 | 3 根铜导线，22 Ga.，防水和抗紫外线 PVC 护套，总直径 4.8mm | |
通信协议 | SD1-12版本1.4 | |

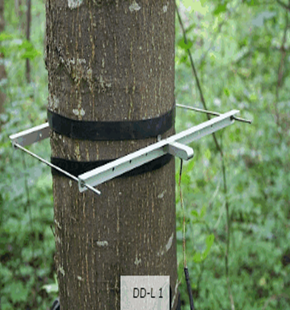

直径生长测量传感器 | ||
适用于树杆直径 | 3-30cm |
|
传感器测量范围 | 11mm | |
传感器适用范围 | 缓慢/正常生长 | |
精确度 | 取决于生长测量仪：测量值的最大±4.5%（稳定偏移） ±(测量值的0.04%+0.3μm)(CR300 Logger) ±(测量值的0.1%+0.45μm)(DL18 Logger) | |
分辨率 | 0.01 μm（CR300 Logger） 0.2 μm（DL18 Logger） | |
线性系数 | <1% | |
传感器的温度系数 | <0.2 µm/°C | |
传感器重量 | 13g，重量轻对植物影响小。 | |
工作条件 | 温度范围 -25℃-70℃, 湿度范围 0-100％ | |
材料 | 不锈钢和铝 | |
传感器长度 | 5米，最大可延长至100米 | |

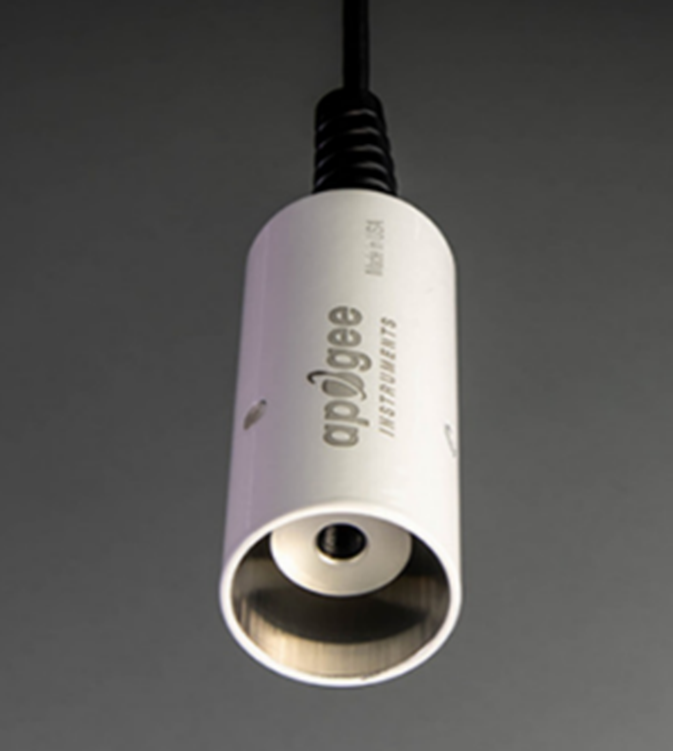

红外温度传感器 | ||
输入电压要求 | 4.5至24V直流 |
|
电流消耗 | 1.5mA（静态），2.0mA（有源） | |
测量范围 | -40~80℃ | |
校准不确定度（-30~65℃） | 0.2℃，当目标和检测器温度在20℃以内时 | |
校准不确定度（-40~80℃） | 0.5℃，当目标和检测器温度在20℃以内时 | |
测量重复性 | 小于0.05℃ | |
稳定性（长期飘移） | 当锗过滤器保持在清洁状态时，每年的斜率变化小于2%。 | |
响应时间 | 0.6s，阶跃变化后检测器信号达到95%的时间，SDI-12电路的最快数据传输速率为1s | |
测量重复性 | 小于0.05℃ | |
稳定性（长期飘移） | 当锗过滤器保持在清洁状态时，每年的斜率变化小于2% | |
视场 | 22°半角 | |
光谱范围 | 8至14μm；大气窗口 | |
操作环境 | -50至80℃；0至100%相对湿度（非冷凝） | |
尺寸 | 直径23mm，长度60mm | |
质量 | 190g（含5m引线） | |
电缆 | 5m四芯屏蔽双绞线，带TPR护套（高耐水性、高紫外线稳定性、寒冷条件下的柔韧性），可提供附加电缆 | |

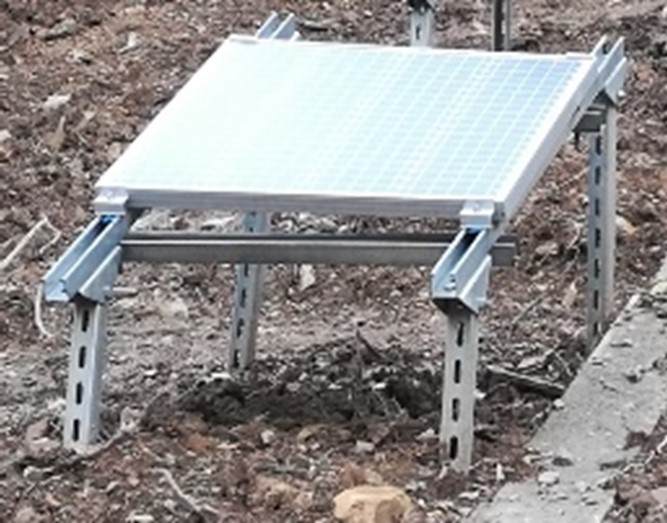

T200W-200AH (200W/200AH太阳能供电套件) | ||
太阳能组件技术参数 |  | |
额定峰值功率 | 200W | |
开路电压（Voc） | 22.4V | |
峰值电压（Vmp） | 18.2V | |
峰值电流（Imp） | 5.49A | |
短路电流（Isc） | 5.95A | |
执行标准 | GB/T 9535-1998 | |
电池片效率 | ≥16% | |
使用环境温度 | -40℃到85℃ | |
FF | 73% | |
表面最大负载能力 | 60m/s（200kg/sq.m） | |
蓄电池技术参数 | ||
额定电压 | 12V | |
额定容量 | 200AH | |
内部电阻 | 完全充电后以交流阻抗法测试，必须低于 10mΩ | |
容量保存性能 | 完全充电之后放置 28 天，容量保存应过 96%以上（放置温度：25℃±5℃） | |
使用温度范围 | -40℃ 至 50℃ | |
保存温度范围 | 5℃ 至 40℃ | |
封装 | 使用寿命长，特殊的密封结构和阻燃外壳 | |
整体技术参数和性能 | ||
供电输出 | 双USB输出5VDC/2.4A 接线端子输出12V/10A | |
保护和自恢复功能 | 具有充放电保护及自恢复功能 | |
显示功能 | LCD数据显示，直观显示工作状态、功率等信息 | |
