DJ-6393A插针茎流监测系统

DJ-6393A插针茎流监测系统采用热扩散式探针法原理测量茎流以获得植物的耗水量。由于通常只加热升高1℃-5℃，因而对作物无害。热扩散式探针法原理被科学证明对绝大部分作物和许多树种有效。茎流探头无须标定，可直接通过能量平衡和植物液体流动的热对流速率测量茎流通量。本系统传感器为两针传感器。

产地：中国

型号： DJ-6393A

名称：插针茎流监测系统

系统介绍：

DJ-6393A插针茎流监测系统采用热扩散式探针法原理测量茎流以获得植物的耗水量。由于通常只加热升高1℃-5℃，因而对作物无害。热扩散式探针法原理被科学证明对绝大部分作物和许多树种有效。茎流探头无须标定，可直接通过能量平衡和植物液体流动的热对流速率测量茎流通量。本系统传感器为两针传感器。

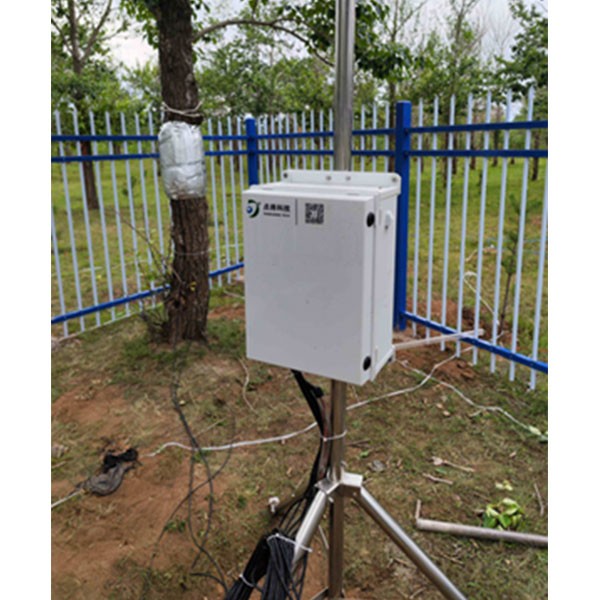

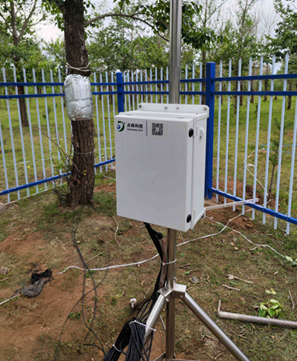

插针茎流监测系统

系统特点：

·最大支持8个传感器，传感器数量可选1-8个。

·采用热扩散理论，适合测量多种植物茎杆，且对植物无伤害。

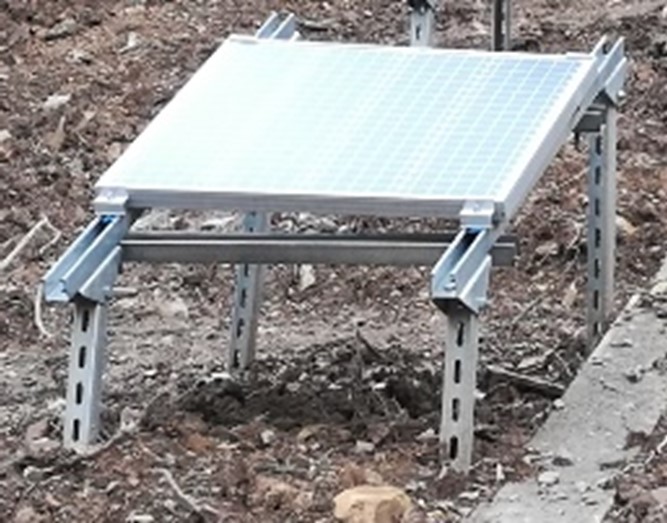

·系统具有多种供电方式，交直流两用或配太阳能电池供电。

·工作在极端环境中，工作温度范围为-20℃到70℃，湿度为100％，更低工作温度可以通过定制扩展到-40℃。

·中文操作软件，操作简单易懂，中文使用手册。

测量参数：

植物茎流。

可扩展测量的参数：

空气温度、空气相对湿度、大气压、风速、风向、降雨、土壤水分、土壤温度、土壤电导率、土壤水势、总辐射、光合有效辐射等。

应用领域：

各大高校、科研机构用于气象、环境监测、农林等诸多领域。

技术参数：

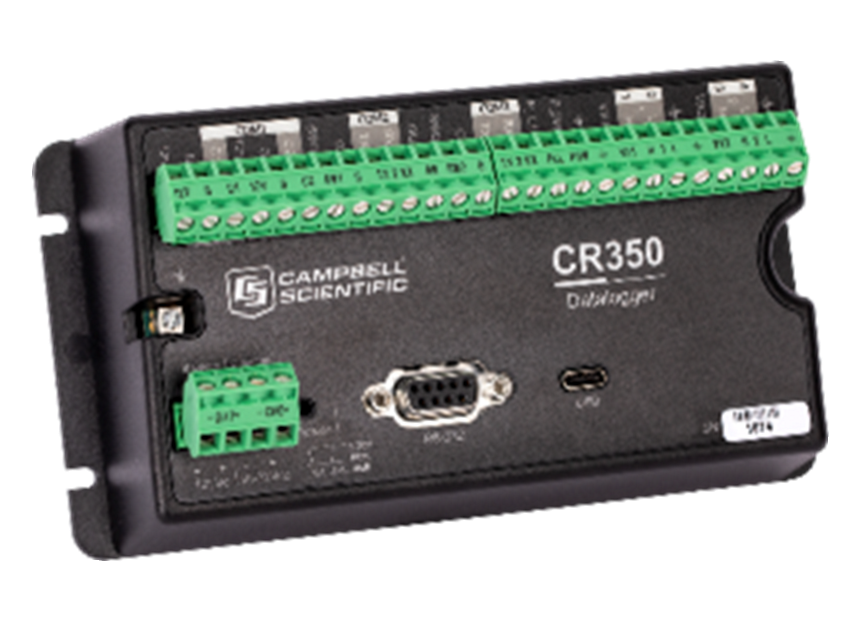

数据采集器
模拟输入	支持4个单端（SE）或2个差分（DIFF）输入，可单独配置，用于电压，热电偶，比例和周期平均测量。
脉冲计数	8 个(P_SW, P_LL, C1, C2, 和SE1 至 SE4)
电压激励终端	2个(VX1, VX2)
开关12V	2个(SW1, SW2)
数字I/O	7个端子(C1、C2、P_SW、SE1 ~ SE4)可配置数字输入输出。包括状态高/低、脉宽调制、外部中断、通信功能。注意:C2和P_SW不做脉宽调制。
通讯端口	USB Type C 2.0 、RS232 、RS485
输入限制	-100 to +2500 mV
模拟电压精确度	注：精度规格不包括传感器或测量影响 0℃至40℃时，±(0.04%的测量值+偏移量) 40℃to +70℃时，±(0.1%的测量值+偏移量)
ADC	24位
供电	16~32V（充电输入，最大充电电流1.1A）直接供电12V
实时时钟精度	每年最大误差为±3分钟，装配可选的GPS校正后可缩短至±10μs
内置协议	Ethernet, PPP, RNDIS, ICMP/Ping,Auto-IP(APIPA), IPv4, IPv6, UDP, TCP, TLS (v1.2), DNS, DHCP, SLAAC,NTP, Telnet, HTTP(S), FTP(S), SMTP/ TLS, POP3/TLS, MQTT(S)
通讯协议	PakBus Encryption, Modbus RTU/ASCII/TCP, DNP3, SDI-12等
最大扫描频率	10Hz
CPU驱动/程序内存	50MB
内部存储	50M内存
平均功耗	0.5mA(12Vdc)
操作温度	-40° 到+70°C（标准）；
内部锂电池	2.4Ah，3.6V，AA电池，仅给内部时钟和SRAM供电，可持续使用三年
尺寸	16.3 x 8.4 x 5.6 cm
重量	306g

茎流传感器
适用范围	用于连续测量木质植物的液流，探针支持易插拔，可重复使用。
适用树木直径	>50mm
传感器数量	4
传感器尺寸	针直径：1.5mm；针长 // 加热丝长度以毫米为单位，可用版本： 18//10；33//20； 43//20； 63//20
加热区	距针顶部20mm区域
信号	模拟电压信号（-100μV - +800μV）
对数据采集器的要求	3个差分通道，分辨率优于10µV
电力供应	茎流传感器必须由恒流源（CCS）供电。一个 CCS 最多可为 3 个 SF-G 和/或 SF-L 传感器供电，并且需要 85 mA x 12 V 连续供电。
传感器长度	5米，最大可延长至20米
