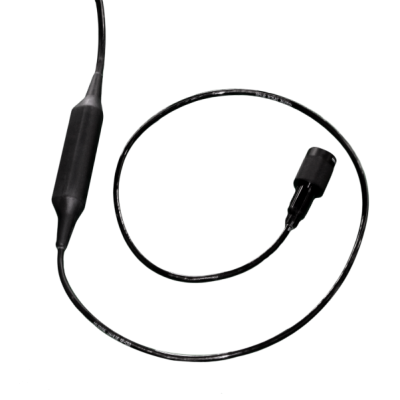

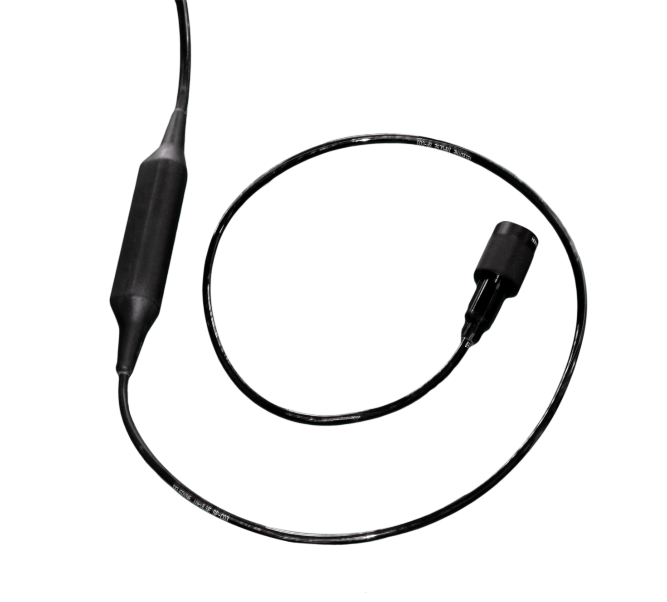

用途：T-Chain 多参数水质监测链是一款单电缆串式水下多参数监测系统，由内置微处理器和多种类型传感器组成，可同时测量记录水体不同深度的温度、溶解氧、深度、pH、光合有效辐射、电导率、叶绿素 a 等多项水质参数。仪器采用完全防水设计，配备 8 针水下连接器，支持 RS-232 和 RS-485 两种通讯输出方式，可直接连接电脑或数据采集器进行实时数据采集。传感器配置可根据客户需求定制，温度传感器直接模铸在电缆上，其他传感器通过 Y 型分支电缆连接，灵活调整位置。适用于湖泊、水库、海洋、河口等各类水环境的剖面监测、垂向分布观测及长期在线监测，广泛应用于水生态研究、水环境监测、藻类调查、温跃层观测等领域。
特点
・单电缆串式设计，集成微处理器与多种传感器，结构紧凑
・支持 RS-232 和 RS-485 双输出，RS-232 可直连电脑 COM 口，RS-485 传输距离最远可达 1000 米
・完全防水设计，配备 8 针水下连接器，适用于水下长期布放
・可完全定制化，客户可指定传感器类型、数量及安装位置
・温度传感器直接模铸在电缆上，采用 Inconel 薄壁管保护热敏电阻，响应速度快，精度高
・支持 7 种传感器类型：温度、溶解氧、深度、pH、PAR、电导率、叶绿素 a
・溶解氧采用光学荧光法测量，Y 型连接可拆式设计，便于校准与清洁
・深度传感器采用绝对压力测量，三档量程可选，通常安装于链体末端
・PAR 传感器采用 Li-Cor 品牌 LI-192 光量子传感器，测量精度可靠
・叶绿素 a 传感器采用 Turner Designs Cyclops 7 光学传感器，三档量程可选
・电导率为无电极式设计，量程可选最高 200,000μS/cm，适用于咸水及河口环境
・pH 传感器采用 SensorEx S222CD 密封双接界传感器，可单独更换
・配套有线穿墙连接器，方便快速连接电脑进行测试
・支持 Campbell Scientific 数据采集器连接使用
・RS-232 模式支持主机同步触发测量，数据输出稳定可靠
・整体设计轻便，可通过扎带固定在支撑绳上，布放回收简便。
系统参数：
项目 | 参数 |
通讯接口 | RS-232（双向）、RS-485（单向输出） |
波特率 | 9600 |
数据位 | 8 位 |
校验位 | 无 |
停止位 | 1 位 |
供电电压 | 9~20 VDC |
RS-232 传输距离 | >3 米（推荐 15 米以内） |
RS-485 传输距离 | 最远 1000 米（需合适电缆） |
连接器 | 8 针水下连接器（防水但不可水下插拔） |
校准周期 | 建议每年返厂校准一次 |
质保期 | 1 年 |
温度传感器：
项目 | 参数 |
测量单位 | 摄氏度（℃） |
测量范围 | -2~36℃（常规校准范围 0.5~36℃） |
初始精度 | ±0.010℃ |
长期稳定性 | 约 ±0.030℃/ 年 |
响应时间 | <5 秒 |
安装方式 | 模铸式（永久固定在电缆上） |
传感元件 | 热敏电阻，Inconel 薄壁管保护 |
溶解氧传感器：
项目 | 参数 |
测量单位 | 微摩尔 / 升（μmol/l） |
测量范围 | 0~800 μmol/l |
测量精度 | ±10% 或 10 μmol/l（取较大值） |
测量原理 | 光学荧光法（荧光淬灭寿命法） |
安装方式 | Y 型连接（可拆卸） |
清洁周期 | 光层内约每月一次，依当地条件而定 |
深度传感器：
项目 | 参数 |
测量单位 | 米（假设水密度 1g/cm³） |
测量范围 | 0~40 米、0~90 米、0~100 米（5/10/20 bar） |
精度 | 斜率 1% FS，偏移 5% FS |
长期稳定性 | ±1%/ 年 |
响应时间 | <5 秒 |
安装方式 | 链体末端（或沿链安装） |
测量原理 | 绝对压力传感器 |
pH 传感器：
项目 | 参数 |
测量单位 | pH 单位 |
测量范围 | 4~12 pH |
传感器型号 | SensorEx S222CD |
传感器类型 | 密封双接界 pH 传感器 |
校准方式 | 三点标准溶液校准 |
安装方式 | Y 型连接（可拆卸） |
PAR（光合有效辐射）传感器：
项目 | 参数 |
测量单位 | μmol/(s·m²) |
测量范围 | 0~2500 μmol/(s·m²) |
测量精度 | ±5% |
长期稳定性 | ±2%/ 年 |
响应时间 | <1 秒 |
传感器品牌 | Li-Cor LI-192 |
安装方式 | Y 型连接（需客户自行安装支架） |
电导率传感器：
项目 | 参数 |
测量单位 | 微西门子 / 厘米（μS/cm） |
测量范围 | 可选，最高 200,000 μS/cm |
测量精度 | 10% |
响应时间 | <5 秒 |
传感器类型 | 无电极式 |
安装方式 | Y 型连接（可拆卸） |
叶绿素 a 传感器：
项目 | 参数 |
测量单位 | 微克 / 升（μg/l） |
测量范围 | 0~5、0~50、0~500 μg/l（三档可选） |
传感器品牌 | Turner Designs Cyclops 7 |
测量原理 | 光学荧光法 |
校准状态 | PME 不校准，需用户现场比对校准 |
安装方式 | Y 型连接（可拆卸） |
